Dla producentów i integratorów przygotowaliśmy typoszereg modułowych zgrzewarek TECNA do realizacji wielopunktowych gniazd zgrzewalniczych. Linia tych produktów obejmuje szeroki wybór modeli z dociskiem nożycowym lub liniowym pojedynczym, podwójnym lub przeciwsobnym.
Kompaktowe wymiary modułów, integracja z transformatorem, elektroniczne sterowanie, SCR, siłowniki, układ pneumatyczny i chłodzenie obwodu, pozwalają na realizację wszechstronnych systemów wielopunktowych, które mogą być modyfikowane minimalnym kosztem. Zastosowanie zgrzewarek modułowych upraszcza fazę projektu specjalizowanych gniazd zgrzewalniczych oraz skraca czas praktycznej realizacji i uruchomienia stanowisk. Każda zgrzewarka modułowa może pracować niezależnie.
Ponadto wszystkie zgrzewarki mogą być wzajemnie łączone w trybie pracy kaskadowej wykonując sekwencje zgrzewania bez dodatkowego sterownika nadrzędnego.

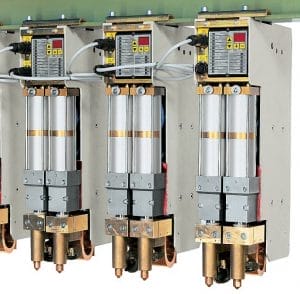

Moduły TECNA z dociskiem podwójnym umożliwiają zgrzewanie jednostronne z dostępem tylko do jednej ze zgrzewanych powierzchni. Stanowi to rozwiązanie w przypadkach, gdy nie ma możliwości tradycyjnego docisku dwustronnego.
| Model | 4040 | 4041 | 4042 | 4043 | 4044 | |
|---|---|---|---|---|---|---|
| Wbudowany sterownik | - | TAK | - | TAK | - | - |
| Moc P50% | kVA | 32 | 32 | 32 | 32 | 25 |
| Moc maksymalna | kVA | 96 | 96 | 96 | 96 | 66 |
| Prąd zwarcia | kA | 20 | 20 | 20 | 20 | - |
| Prąd zgrzewania stali | kA | 16 | 16 | 16 | 16 | - |
| Napięcie wtórne | V | 5.9 | 5.9 | 5.9 | 5.9 | 3.8 |
| Zasilanie 50 Hz | V | 400 | 400 | 400 | 400 | 400 |
| Bezpieczniki zwłoczne | A | 63 | 63 | 63 | 63 | 50 |
| Siła docisku (6 bar) | daN | 260x2 | 260x2 | 260x2 | 260x2 | - |
| Zużycie powietrza na 1000 cykli (6 bar) | Nm3 | 5.2 | 5.2 | 8.2 | 8.2 | - |
| Chłodzenie wodą | L/min | 4 | 4 | 4 | 4 | 4 |
| Masa | kg | 69 | 66 | 70 | 67 | 32 |
| PARAMETRY TECHNICZNE | - | 4060 | 4061 | 4062 | 4063 |
|---|---|---|---|---|---|
| Moc nominalna P=50% | kVA | 36 | 36 | 63 | 63 |
| Moc maksymalna | kVA | 90 | 90 | 192 | 192 |
| Prąd zwarcia | kA | 18 | 18 | 24 | 24 |
| Prąd zgrzewania stali | kA | 14,4 | 14,4 | 19,2 | 19,2 |
| Napięcie wtórne | V | 6,3 | 6,3 | 10 | 10 |
| Zasilanie 50Hz | V | 400 | 400 | 400 | 400 |
| Bezpieczniki zwłoczne | A | 63 | 63 | 120 | 120 |
| Wysięg L | mm | 290 | 290 | 290 | 290 |
| Średnica elektrod | mm | 14,8 | 14,8 | 14,8 | 14,8 |
| Siła docisku (6 bar) | daN | 300 | 300 | 470 | 470 |
| Max skok elektrod | mm | 80 | 80 | 80 | 80 |
| Zużycie powietrza na 1000 cykli (6 bar) | Nm3 | 5,4 | 10,8 | 8,7 | 17,4 |
| Zużycie powietrza na 1000 cykli (6 bar), skok=20mm | Nm3 | 1,7 | 3,4 | 2,6 | 5,2 |
| Chłodzenie wodą | l/min | 4 | 4 | 4 | 4 |
| Masa | kg | 88 | 90 | 111 | 113 |
| PARAMETRY TECHNICZNE | - | 4050 |
|---|---|---|
| Moc nominalna P=50% | kVA | 20 |
| Moc maksymalna | kVA | 51 |
| Prąd zwarcia | kA | 15,5 |
| Prąd zgrzewania stali | kA | 12,5 |
| Napięcie wtórne | V | 4 |
| Zasilanie 50Hz | V | 400 |
| Bezpieczniki zwłoczne | A | 40 |
| Wysięg L | mm | 180 - 500 |
| Skok elektrod | mm | 28 - 74 |
| Siła docisku (6 bar) | daN | 320 - 130 |
| Średnica elektrod | mm | 14,8 |
| Ciśnienie powietrza | bar | 1-6 |
| Zużycie powietrza na 1000 cykli (6 bar) | Nm3 | 3 |
| Zużycie powietrza na 1000 cykli (6 bar), skok=20mm | Nm3 | 2,5 |
| Chłodzenie wodą | l/min | 4 |
| Masa | kg | 88 |
